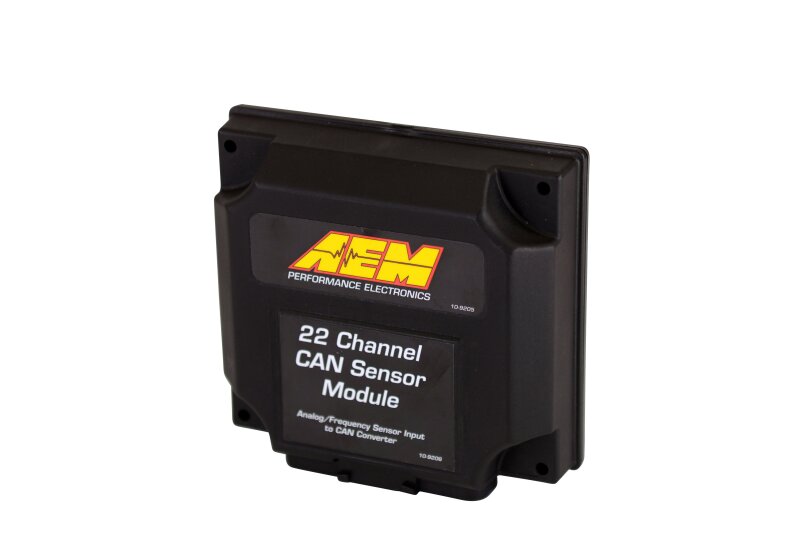

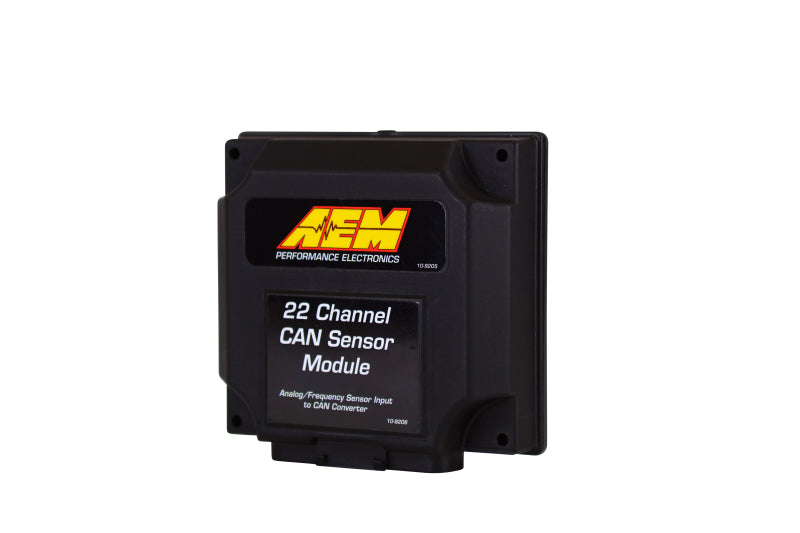

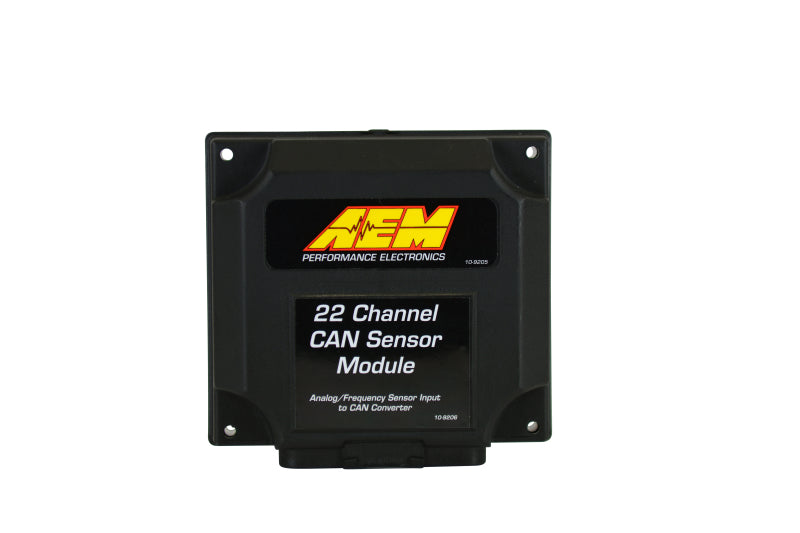

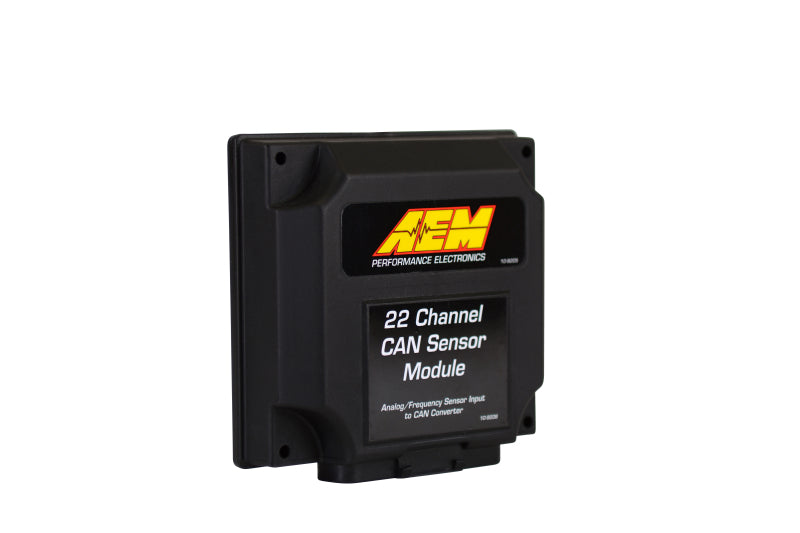

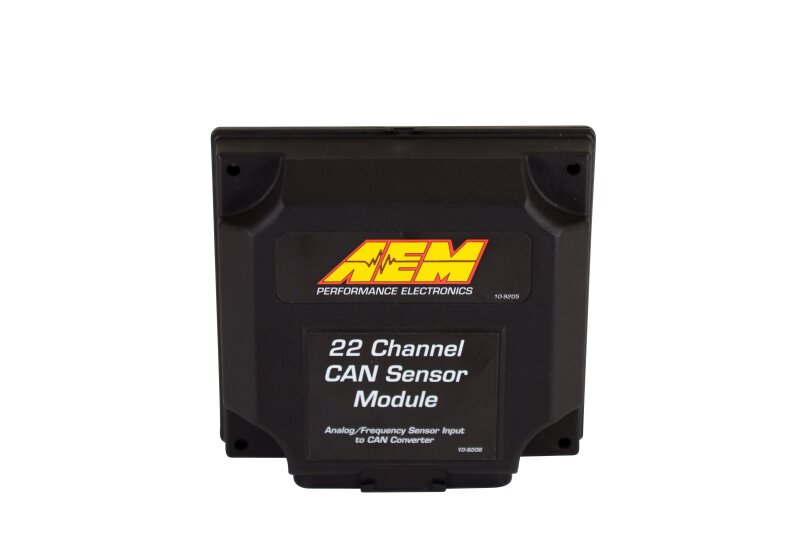

AEM 22チャンネル CANエクスパンダーモジュール (30-2212)

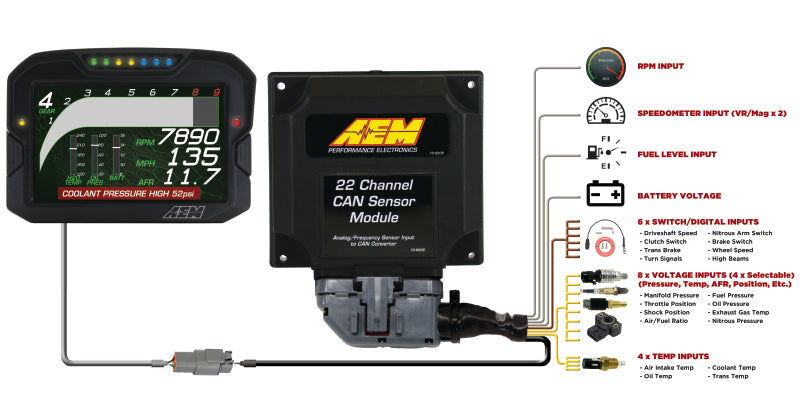

アナログ・デジタル・周波数入力をAEMnet CANバス信号に変換し、CD-5 CarbonおよびCD-7デジタルダッシュへ送信するエクスパンションモジュールです。

キャブレター車へのCDダッシュ追加や、既存のCANデバイスへのチャンネル追加に対応します。データログ機能を使用するにはCD-5L CarbonまたはCD-7Lロギングダッシュが必要です。

本モジュールはCDダッシュ専用です。サードパーティ製CANデバイスとの並列動作に対応していますが、AEM AQ-1データロガー、Series 2 / Infinity ECU、およびサードパーティECU・ロガーとは現時点で非対応です。

• デジタル入力×6（アクティブロー、約18V保護、周波数・デューティサイクル・スイッチ切替対応）
• ユーザー設定可能なアナログ入力×4（ジャンパー選択式: 0〜5V / サーミスター / RTD）
• 専用0〜5Vアナログ入力×4
• 温度（サーミスター）入力×4
• VRペア周波数入力×2（クランク・ホイール・ドライブシャフト速度）
• 専用フューエルレベル入力×1（0〜250Ω対応）
• タコメーター入力×1
• 同一モジュールを2台デイジーチェーン接続してチャンネル数を拡張可能
• ジャンパー選択式: ヘッダー長（11bit / 29bit）
• ジャンパー選択式: CANバス速度（250k / 500k / 1M）
• ジャンパー選択式: ターミネーティング抵抗
• IP65等級エンクロージャー（防塵・耐水）
• 36インチフライングリードおよびプリワイヤードCANケーブル付きワイヤーハーネス同梱

特徴

• アナログ・デジタル・周波数入力をAEMnet CANバスに変換し、CD-5 Carbon / CD-7ダッシュへ出力
• デジタル×6・アナログ×4（0〜5V/サーミスター/RTD選択）・VRペア×2など計22チャンネル
• 2台のデイジーチェーン接続でチャンネル数を追加拡張可能
• IP65等級防塵・耐水エンクロージャー
• 36インチフライングリードとプリワイヤードCANケーブル付きハーネス同梱

スペック

適合車種: 全車種対応 (Universal)
