AEM CD-5 Carbon Flush デジタルダッシュディスプレイ

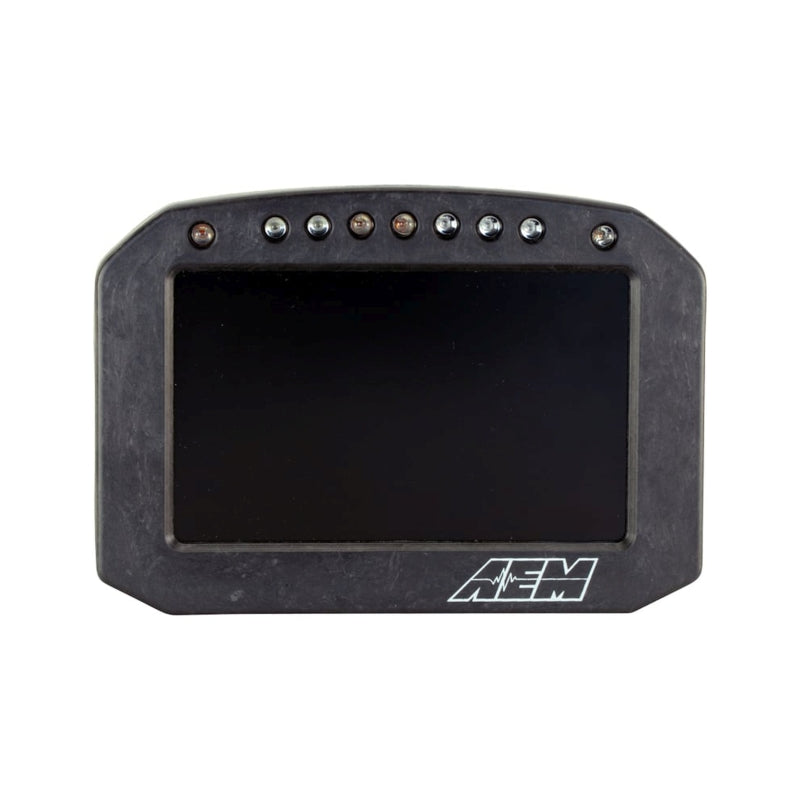

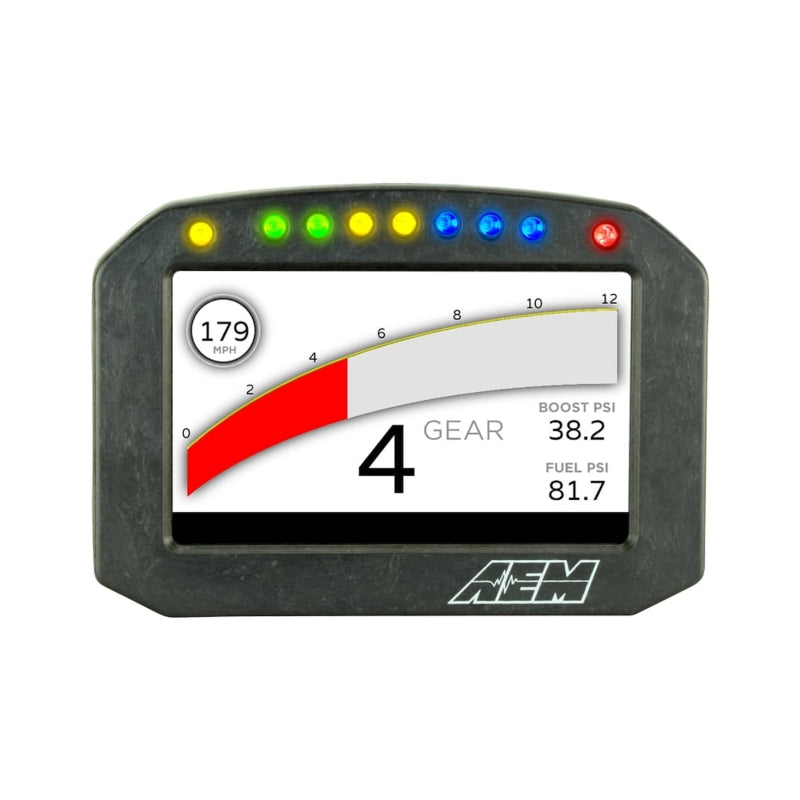

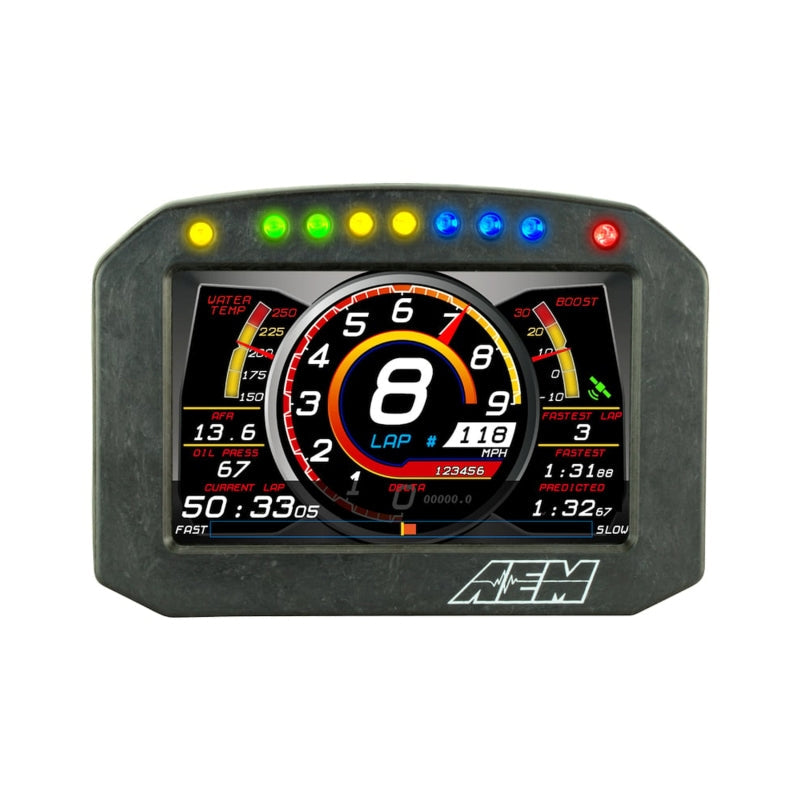

AEM CD-5 Carbon Flush は、フラッシュマウント取付やスペースの限られたダッシュボードへの組み込みに対応したフラットパネル型デジタルダッシュです。オリジナルの CD-5 Carbon が持つ機能をすべて備えつつ、エンクロージャーにボタンやLEDシェードフードを持たないスリムな構成です。
ハウジングはフロー成型カーボンファイバーコンポジット製で、軽量かつ剛性があります。画面は5インチフルカラー (800×480 解像度)、輝度 1,000cd/m² の直射日光下でも視認できる仕様で、アンチグレアフィルター付きです。IP66 防水性能を備えます。
ハウジング上部には超高輝度 LED を7基搭載し、RPM/シフトライトインジケーターとして機能します。点灯するRPM域や増分をプログラムでき、シフトタイミングでフラッシュさせることも可能です。LEDの輝度もユーザーが設定できます。エンクロージャー内にはさらに2基のプログラマブル LED を内蔵します。

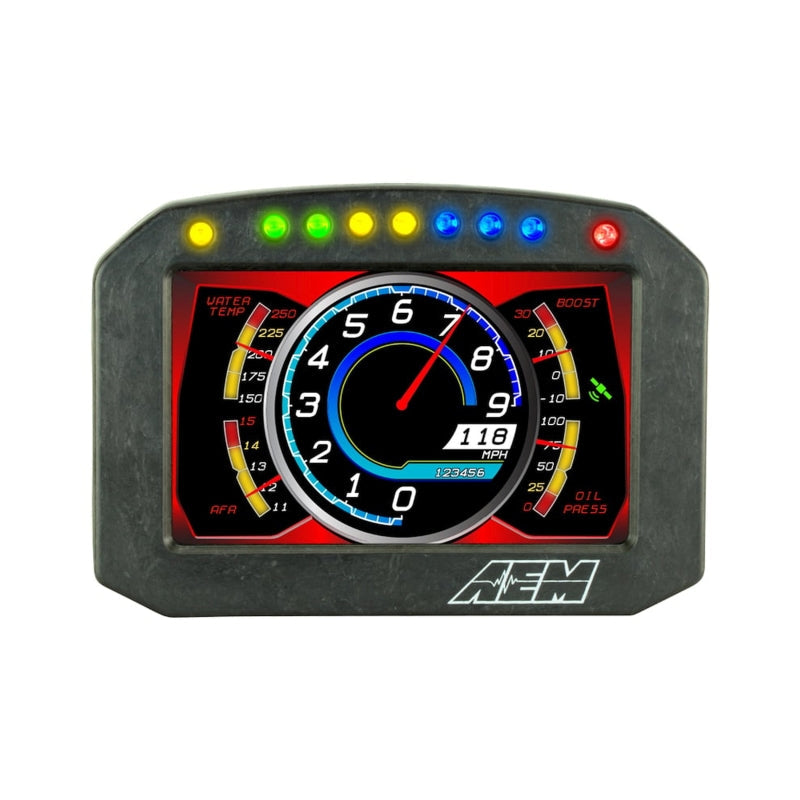

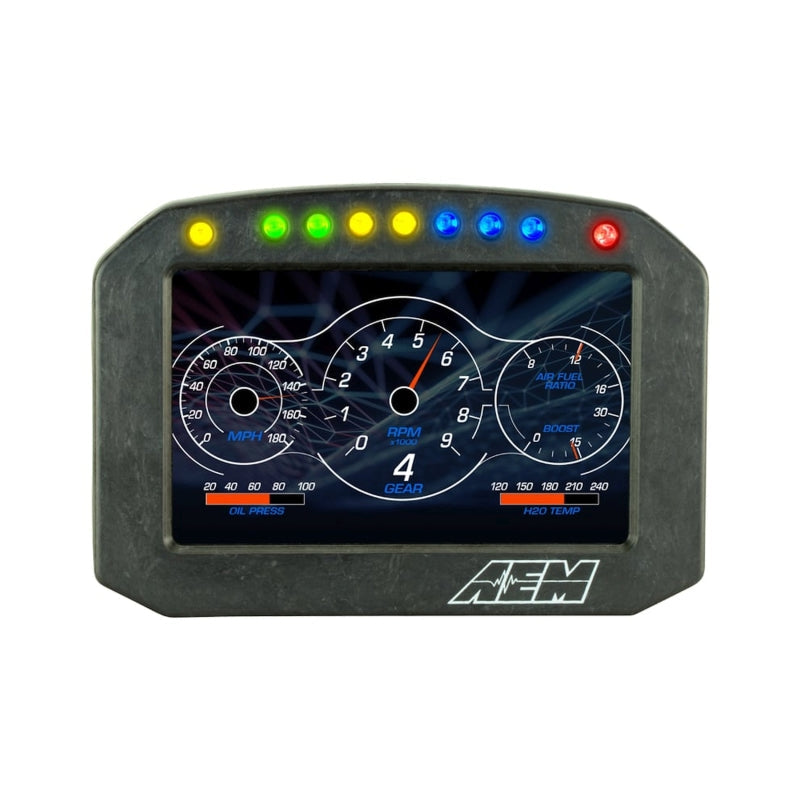

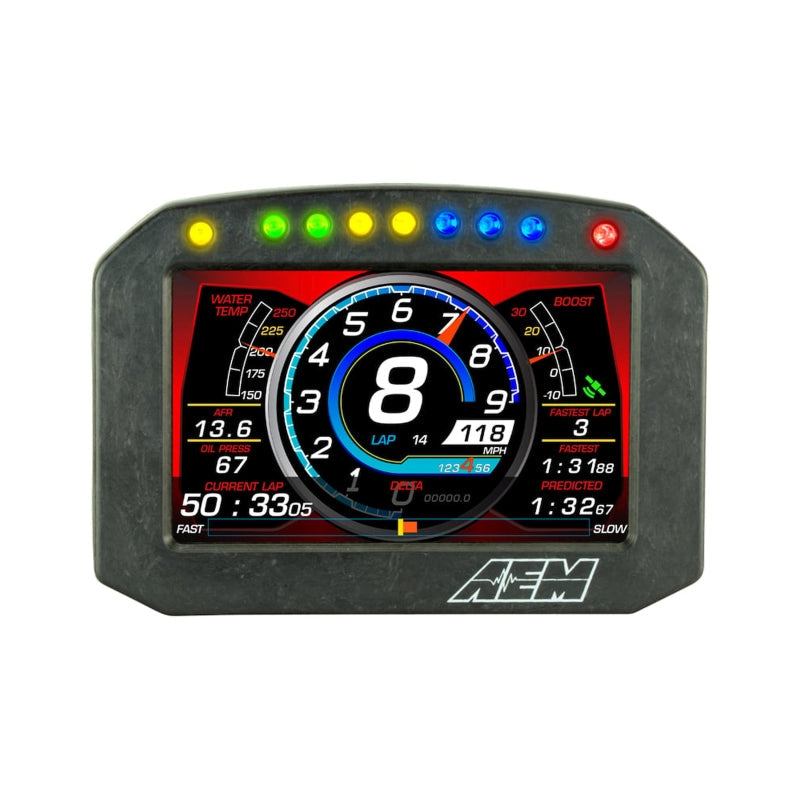

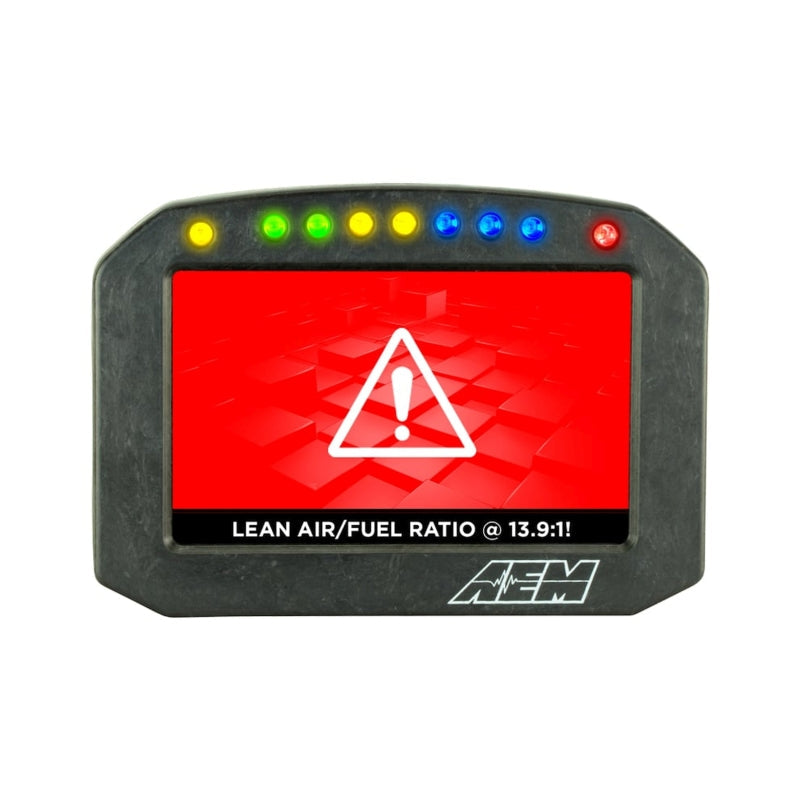

ページ構成はメイン4ページ、アラーム、オンチェンジ、スタートアップの計7ページ (ボタンキット PN 30-3610 が必要)。200種類以上のSAE準拠およびカスタム警告アイコンを収録し、独自アイコンの追加も可能です。チャンネル値に応じてユーザー定義のグラフィックを切り替えることもできます。
AEMnet CAN 対応デバイスと非 AEM CAN バスデバイスの両方からチャンネルを受信できます。2008年以降の純正ECUには Plug & Play OBDII CAN アダプターケーブル (PN 30-2217、別売) で接続可能。キャブレター車や2008年以前の車両には22チャンネル CAN センサーモジュール (PN 30-2212) または6チャンネル CAN センサーモジュール (PN 30-2226) を使用します。Holley、Link、MSD Atomic、Vi-Pec ECU 向け Plug & Play アダプターケーブルも別途用意されています。

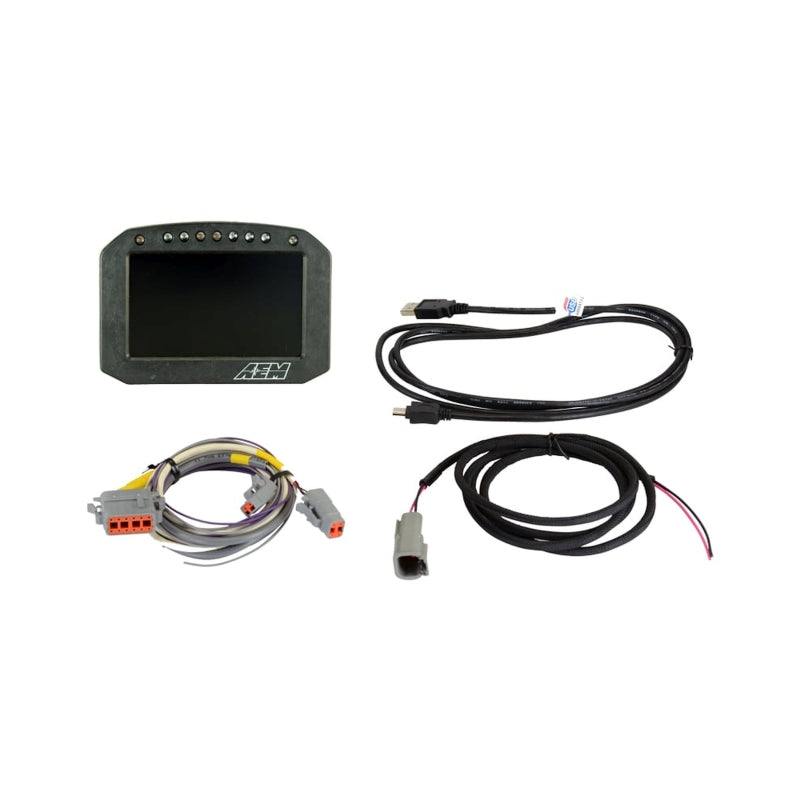

リモートボタンキット (PN 30-3610、別売) を CD Carbon ワイヤーハーネスに配線することで、ページ切り替えとメモリクリアが行えます。「ヘッドライトイン」接続により、夜間走行時はダッシュと LED の輝度を自動で下げます。内蔵ロギング (200MB、最大 1,000Hz/チャンネル) の有無、および 20Hz GPS レシーバーとアンテナの有無で複数のモデルから選択できます。レイアウトファイルとワイヤリングハーネスは CD Carbon シリーズ全機種間で共通です。無償の DashDesign グラフィックスエディターソフトウェアが付属します。
特徴
- フラッシュマウント・インダッシュ組み込み対応のフラットパネル筐体

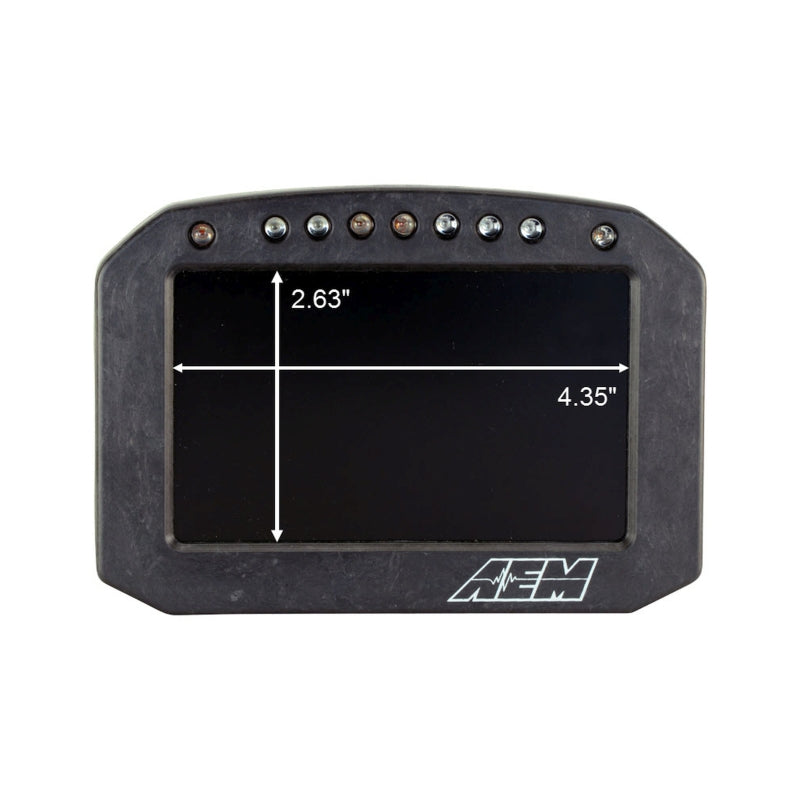

- 5インチフルカラー液晶 (800×480)、輝度 1,000cd/m²、アンチグレアフィルター付き、IP66 防水
- ハウジング上部に7基の RPM/シフトライト LED (輝度・点灯 RPM をプログラム可能)
- AEMnet CAN および非 AEM CAN バスデバイス双方に対応、2008年以降の純正 ECU には OBDII CAN アダプター (別売) で接続可能
- 200種類以上のプログラマブル警告アイコン搭載、DashDesign グラフィックスエディター無償付属
スペック
| メーカー型番 | 30-5600F |
|---|---|
| 画面サイズ | 5インチ |
| 解像度 | 800×480 |
| 輝度 | 1,000cd/m² |
| 防水性能 | IP66 |
| RPM/シフトライト LED | 7基 (プログラマブル・調光可能) |
| 追加プログラマブル LED | 2基 |
| 警告アイコン | 200種類以上 (SAE準拠 + カスタム) |
| ページ数 | 7ページ (メイン×4、アラーム、オンチェンジ、スタートアップ) |
| 筐体素材 | フロー成型カーボンファイバーコンポジット |
| 内蔵ロギング | 200MB / 最大 1,000Hz/チャンネル (モデルによる) |
| GPS | 20Hz (モデルによる、アンテナ付属) |
| 付属ソフトウェア | DashDesign グラフィックスエディター (無償) |
適合車種: 全車種対応 (Universal)
