AEM CD-5G Carbon Flush デジタルダッシュディスプレイ 20Hz GPS内蔵・アンテナ付き

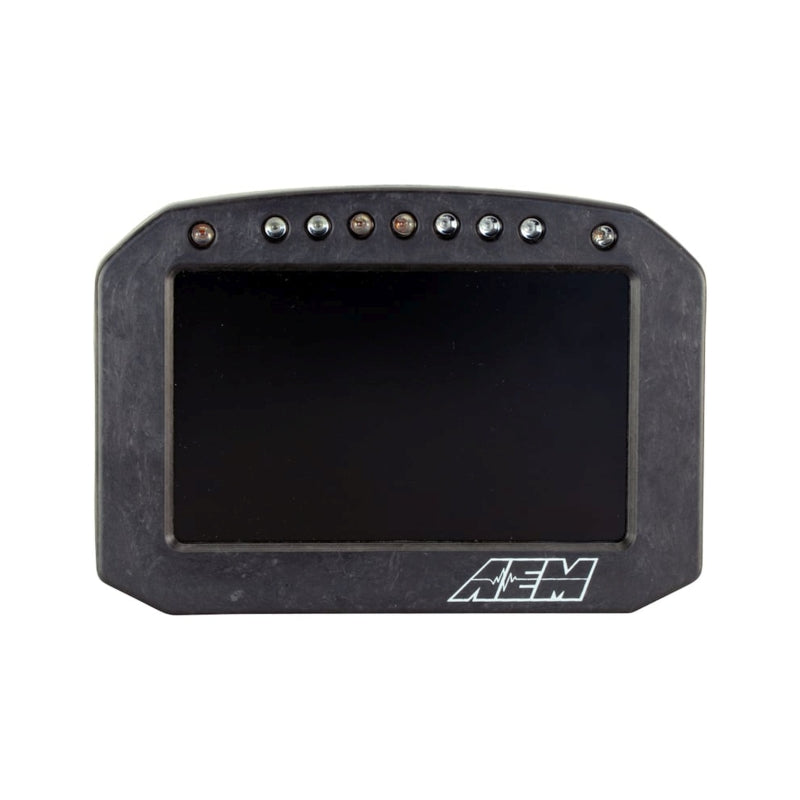

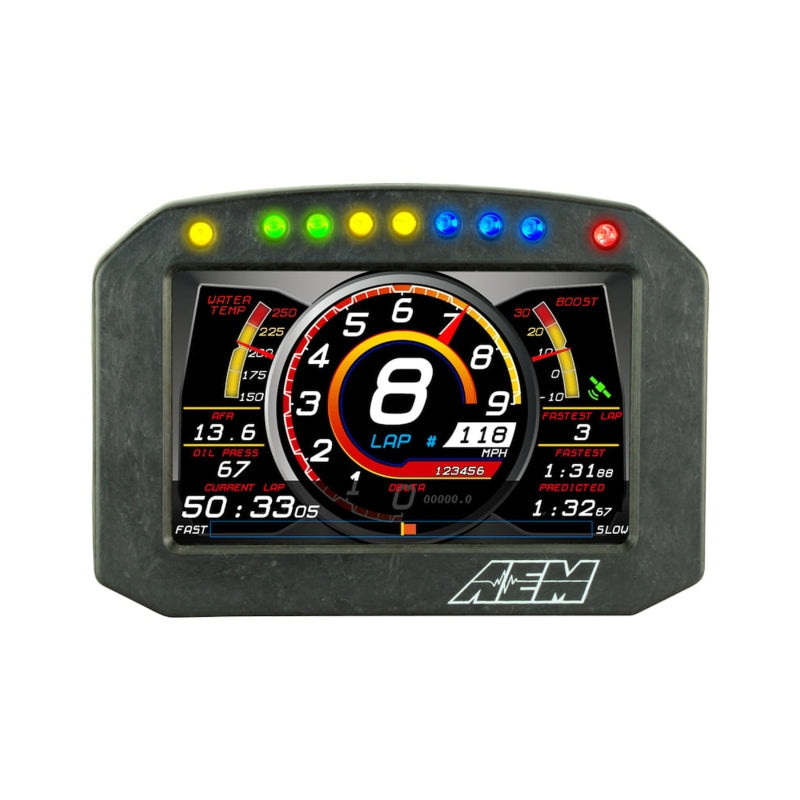

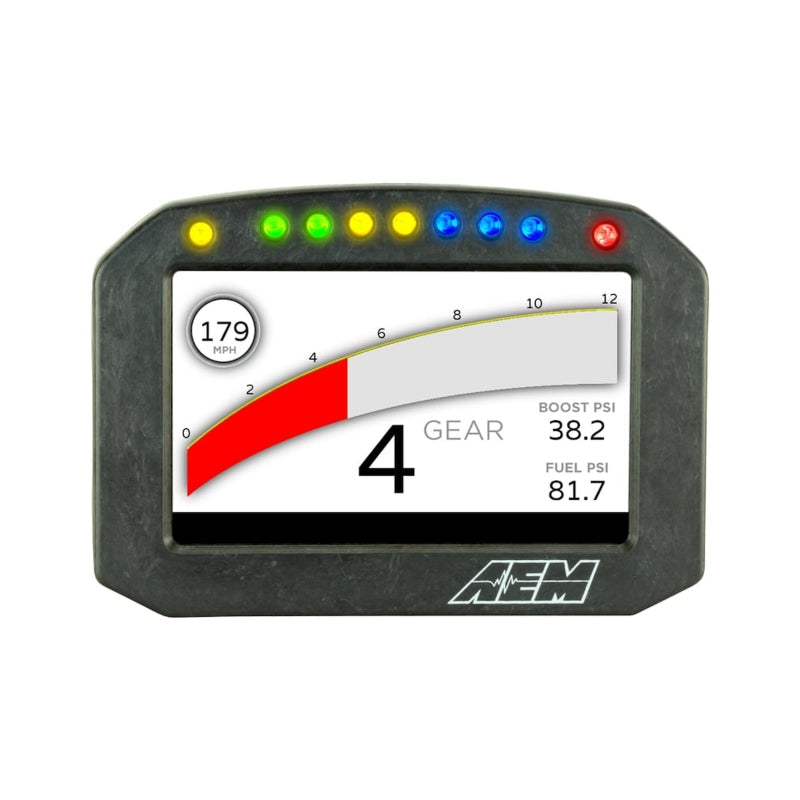

AEM CD-5G Carbon Flush は、フラッシュマウント取付や収納スペースの制限が厳しいダッシュボード組み込みに対応したフラットパネル型デジタルディスプレイです。標準の CD-5 Carbon と同等の機能を備えつつ、ボタンおよびLEDシェードフードをエンクロージャーに内蔵しない設計としています。

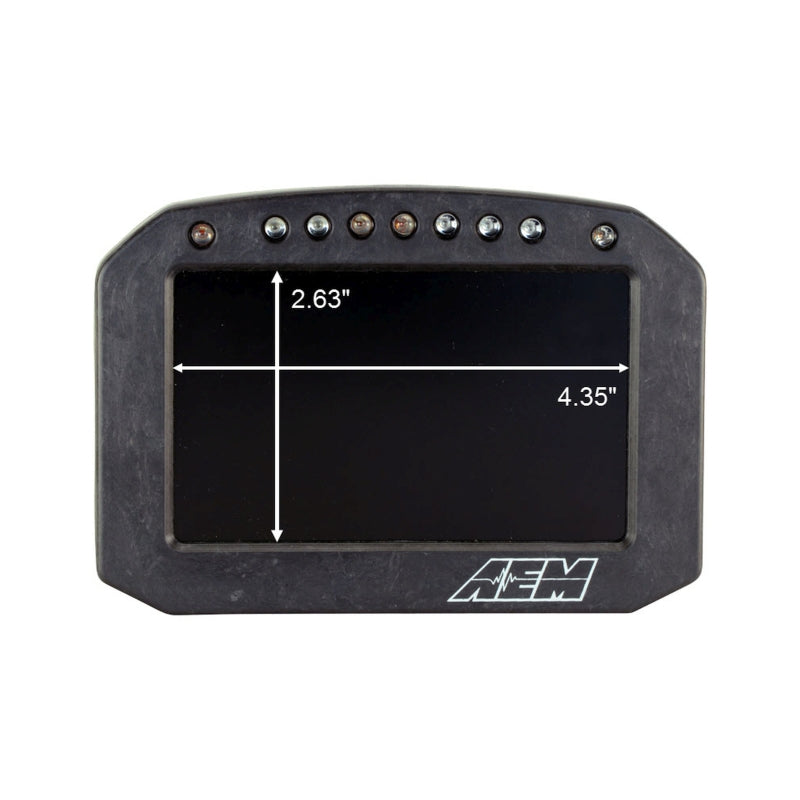

5 インチフルカラー液晶（800×480 解像度）は 1000cd/m² の輝度と反射防止フィルターを備え、直射日光下でも視認できます。エンクロージャーはフローモールド成形のカーボンファイバー複合材製で軽量かつ堅牢です。

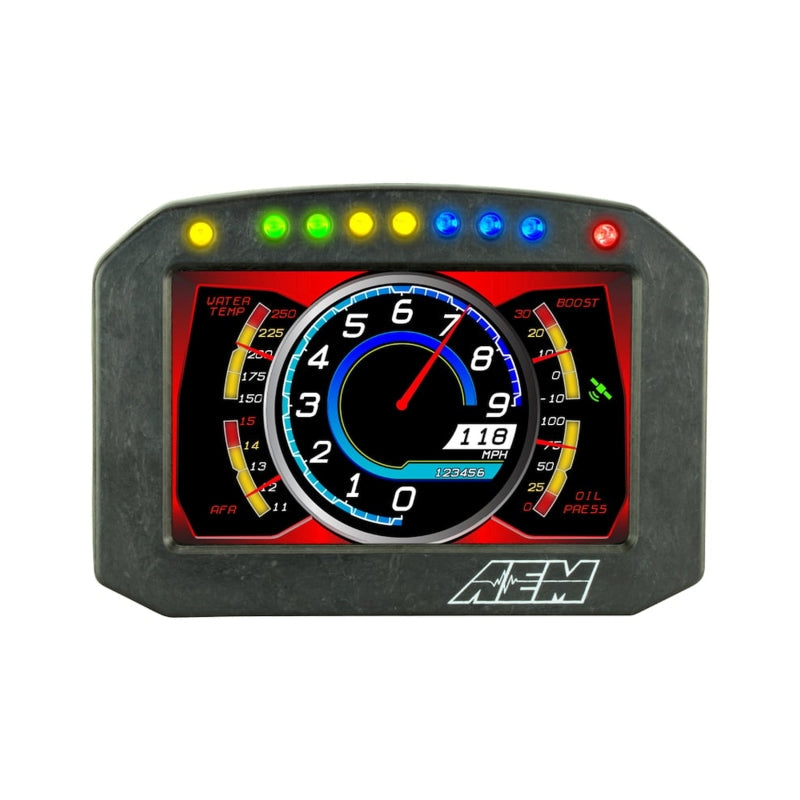

ハウジング上部には 7 基の超高輝度 LED を配置し、RPM/シフトインジケーターとして使用します。点灯タイミング・増分・明るさはすべてユーザーが設定できます。追加の 2 基のプログラマブル LED もエンクロージャーに内蔵されています。
ページ切り替えやメモリクリアにはリモートボタンキット (PN 30-3610、別売) が必要です。ボタンキットは CD Carbon ワイヤーハーネスに配線するだけで使用できます。
本モデルは 20Hz GPS 受信機とアンテナを内蔵しています。GPS・3 軸ジャイロスコープ・3 軸加速度センサーによる G ロード・ロール・ピッチ・ヨー・トラックマッピング・ラップタイム計測が必要な場合は Vehicle Dynamics Module (PN 30-2206、別売) を追加してください。
2008 年以降の純正 ECU からのチャンネル受信には Plug & Play OBDII CAN アダプターケーブル (PN 30-2217、別売) を使用します。キャブレター車および 2008 年以前の純正 ECU 搭載車には 22ch CAN センサーモジュール (PN 30-2212) または 6ch CAN センサーモジュール (PN 30-2226) が必要です。8ch K タイプ EGT CAN モジュール (PN 30-2224、別売) を追加すると、最大 8 入力の温度チャンネルをダッシュへ送信できます。Holley・Link・MSD Atomic・Vi-Pec ECU 向けの Plug & Play アダプターケーブルも別途用意されています。
レイアウトファイルとワイヤリングハーネスは CD Carbon ダッシュ全機種で共通です。無償の DashDesign グラフィックスエディターソフトウェアで画面レイアウトを作成・編集できます。
特徴
- 5 インチフルカラー液晶 (800×480)、1000cd/m² 輝度・反射防止フィルター採用で直射日光下でも視認可能
- 20Hz GPS 受信機・アンテナ内蔵
- フローモールド成形カーボンファイバー複合材エンクロージャー、IP66 防水
- 7 基のプログラマブル RPM/シフト LED インジケーター + 追加 2 基のプログラマブル LED
- AEMnet CAN デバイスおよび非 AEM CAN バスデバイスのチャンネルを同時受信可能
スペック
| メーカー型番 | 30-5602F |
|---|---|
| 画面サイズ | 5 インチ |
| 解像度 | 800×480 |
| 輝度 | 1000cd/m² |
| GPS サンプルレート | 20Hz |
| 防水規格 | IP66 |
| エンクロージャー素材 | フローモールド成形カーボンファイバー複合材 |
| RPM/シフト LED 数 | 7 基 (プログラマブル・調光対応) |
| 追加プログラマブル LED 数 | 2 基 |
| プログラマブルページ数 | 7 ページ (メイン×4、アラーム、オンチェンジ、スタートアップ) |
| SAE/カスタム警告アイコン数 | 200 以上 |
| 内部ロギング容量 | 200MB (最大 1,000Hz/チャンネル) |
| スイッチ入力 | 2 系統 (ユーザー定義イベント表示用) |
