AEM CD-5L Carbon Logging フラッシュデジタルダッシュディスプレイ

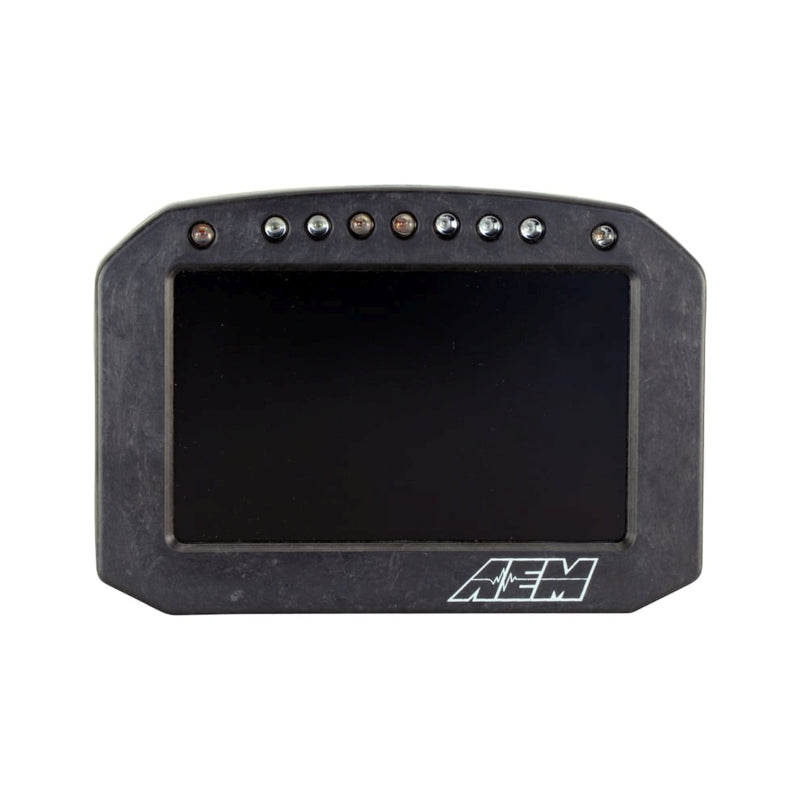

AEM CD-5L Carbon は、フラッシュマウント取付または狭い公差のダッシュ内エンクロージャー向けに設計されたフラットパネル型デジタルダッシュディスプレイです。ボタンと LED シェードフードをエンクロージャーから省いた設計で、オリジナルの CD-5 Carbon が持つ機能をそのまま搭載します。

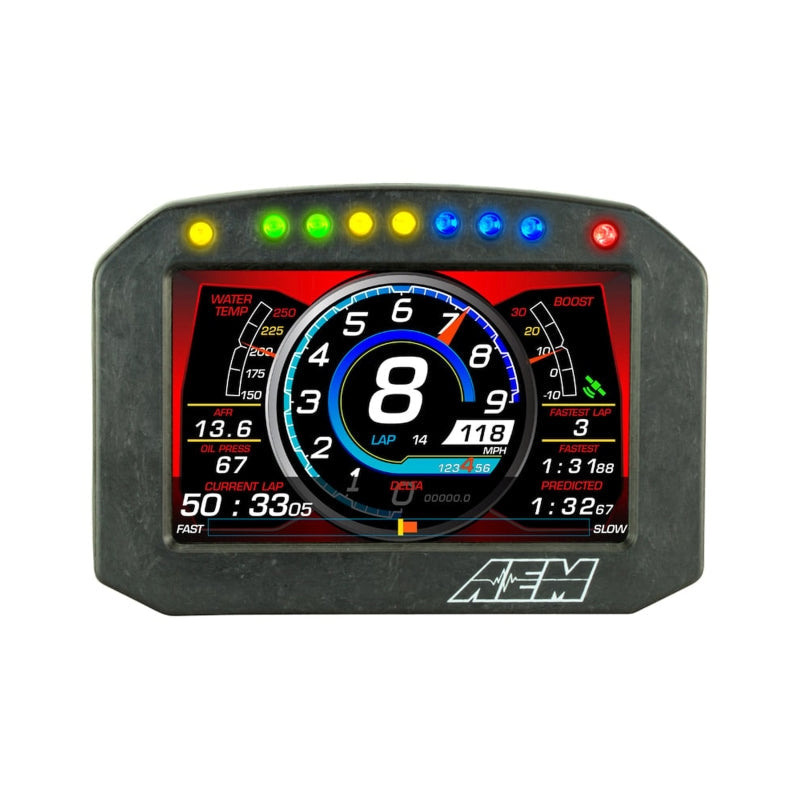

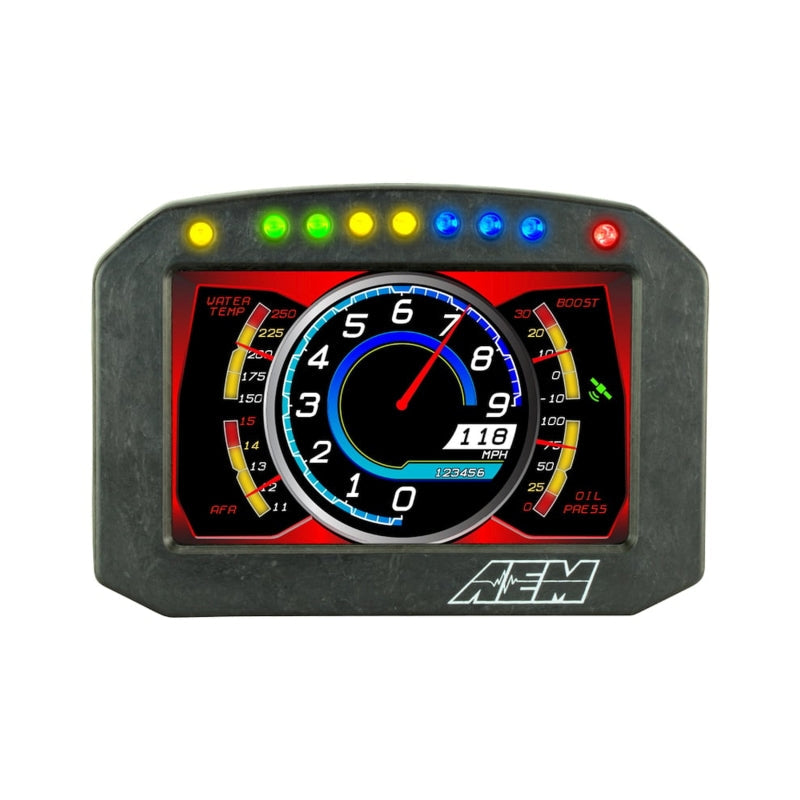

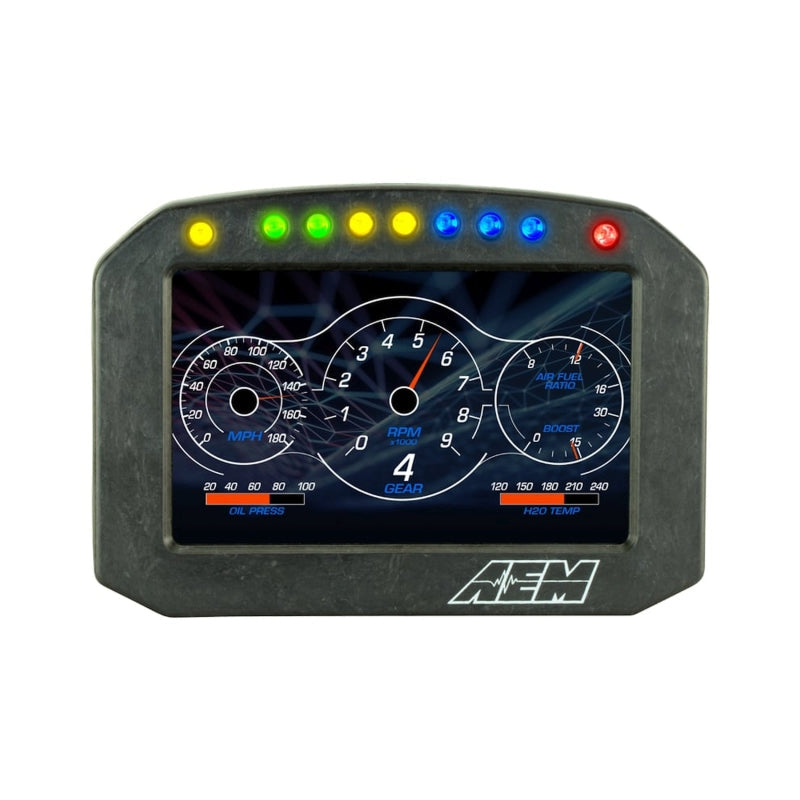

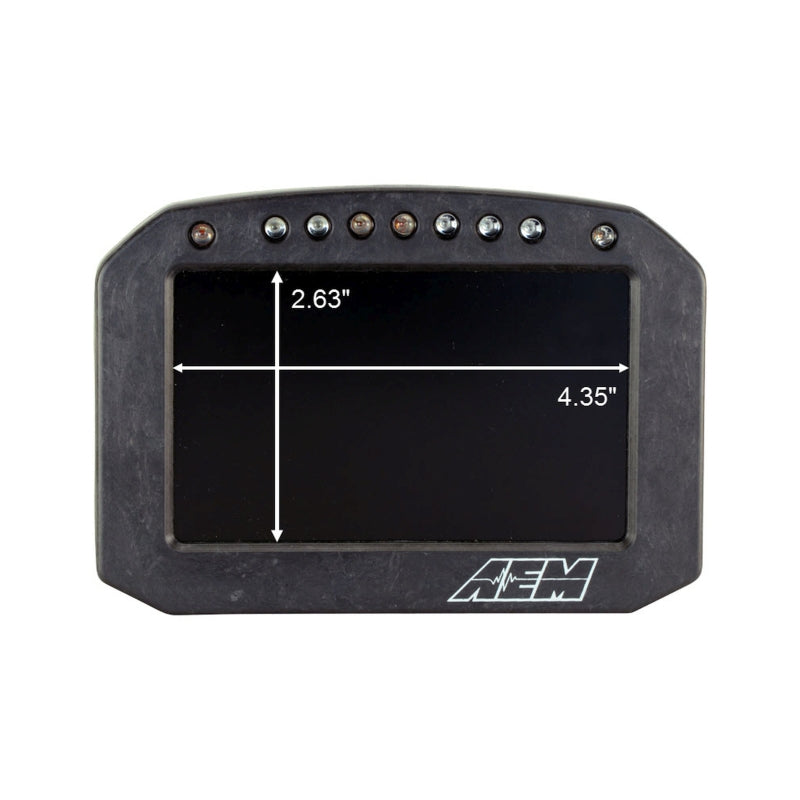

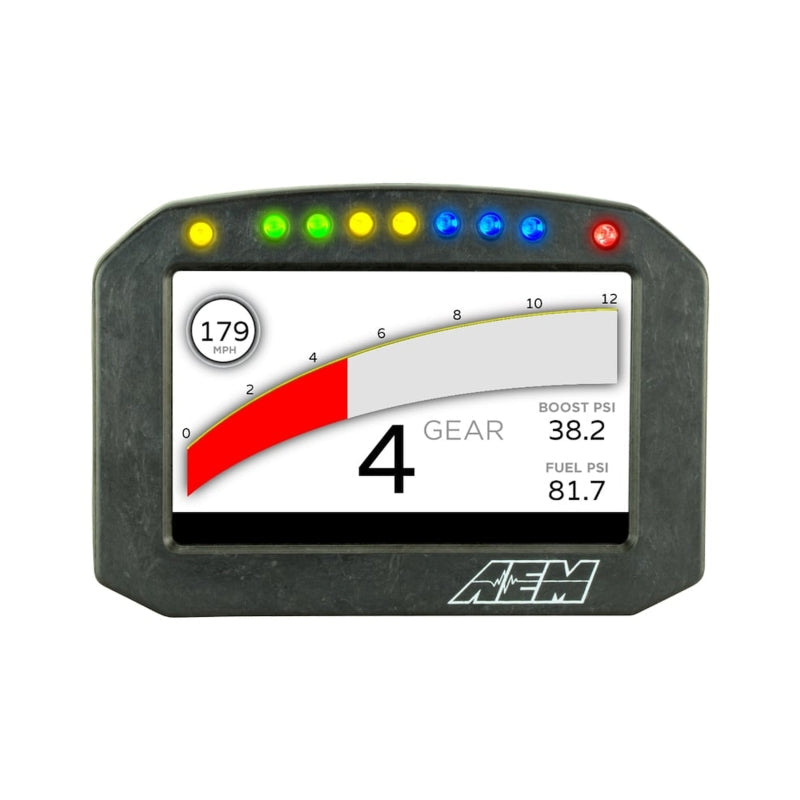

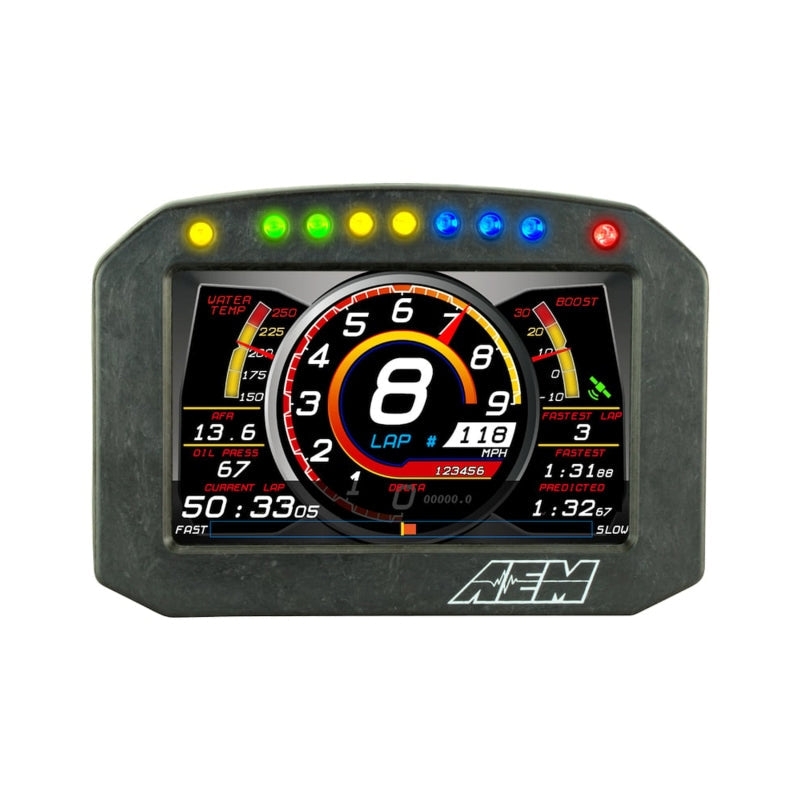

5 インチフルカラー液晶 (800×480 解像度) は直射日光下でも視認できる輝度 1000cd/m² を確保し、アンチグレアフィルター付きです。エンクロージャーはフローモールド製カーボンファイバーコンポジット製で、軽量かつ堅牢。IP66 防水性能を備えます。

ハウジング上部には 7 個の超高輝度 LED を配置し、RPM とシフトインジケーターとして機能します。LED は RPM レンジに応じた点灯ステップとシフト時のフラッシュをユーザーが設定でき、輝度も個別に調整可能です。エンクロージャー内にはさらに 2 個のプログラマブル LED を内蔵します。

200MB の内部ロギング機能を搭載し、最大 1,000Hz/チャンネルでデータを記録します。20Hz GPS 受信機とアンテナをオプションで追加でき、別売りの Vehicle Dynamics Module (PN 30-2206) を組み合わせることで 3 軸ジャイロスコープ・3 軸加速度計によるG荷重、ロール、ピッチ、ヨー、トラックマッピング、ラップタイム計測にも対応します。

2008 年以降の純正 ECU とは Plug & Play OBDII CAN アダプターケーブル (PN 30-2217、別売) で接続できます。キャブレター車や 2008 年以前の純正 ECU 搭載車には 22 チャンネル CAN センサーモジュール (PN 30-2212) または 6 チャンネル CAN センサーモジュール (PN 30-2226) を使用します。Holley、Link、MSD Atomic、Vi-Pec ECU 向けの Plug & Play アダプターケーブルも用意されています。

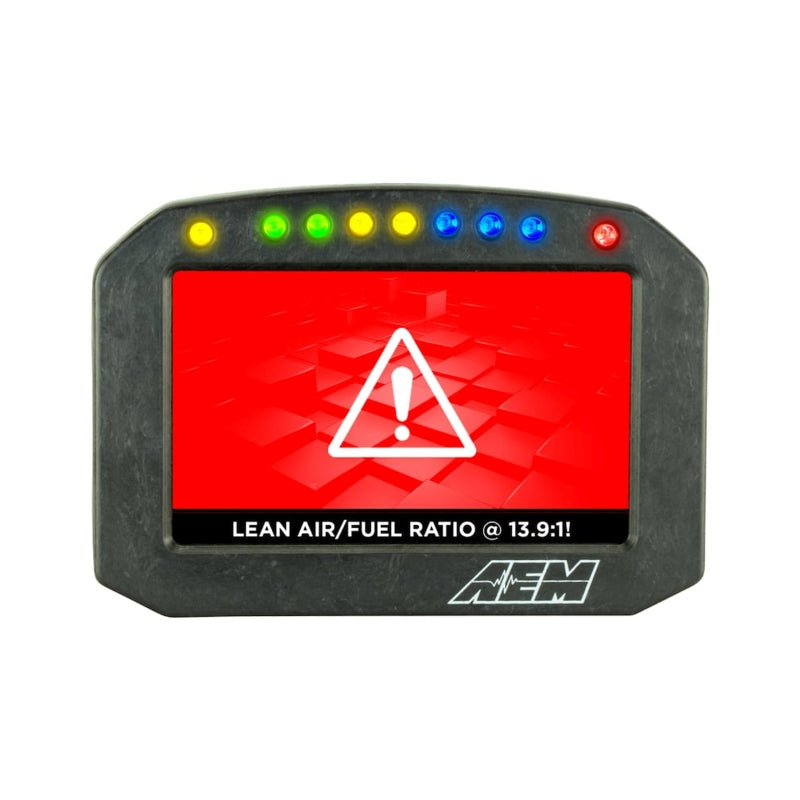

ページ構成はメインページ 4 画面を含む計 7 ページ (アラーム、On-Change、スタートアップページ含む) で、切り替えにはリモートボタンキット (PN 30-3610、別売) が必要です。アラームページでは問題を即座に識別でき、ほぼあらゆる言語でプログラム可能です。200 種類以上の SAE 準拠および カスタム警告アイコンを標準収録し、独自アイコンの追加も可能です。無料の DashDesign グラフィックスエディターソフトウェアで画面レイアウトをゼロから作成できます。

AEMnet CAN 対応デバイスと非 AEM CAN バスデバイスのチャンネルを同時に受信できます。8 チャンネル K-Type EGT CAN モジュール (PN 30-2224、別売) を追加すると、排気温度入力を 8 チャンネル増設してダッシュに表示できます。「ヘッドライトイン」接続により、夜間走行時はディスプレイと LED を自動減光します。すべての CD Carbon ダッシュ間でレイアウトファイルとワイヤリングハーネスは共通です。

特徴

• 5 インチフルカラー液晶、800×480 解像度、輝度 1000cd/m² (直射日光下視認対応・アンチグレアフィルター付き)
• 200MB 内部ロギング搭載、最大 1,000Hz/チャンネルで記録
• フラッシュマウント・ダッシュ内エンクロージャー向けフラットパネル設計
• フローモールド製カーボンファイバーコンポジットエンクロージャー、IP66 防水
• 7 個のプログラマブル RPM/シフト LED + 2 個の追加プログラマブル LED

スペック

適合車種: 全車種対応 (Universal)
