AEM CD-7LG Carbon Logging フラッシュデジタルダッシュディスプレイ 内蔵20Hz GPS・アンテナ付き

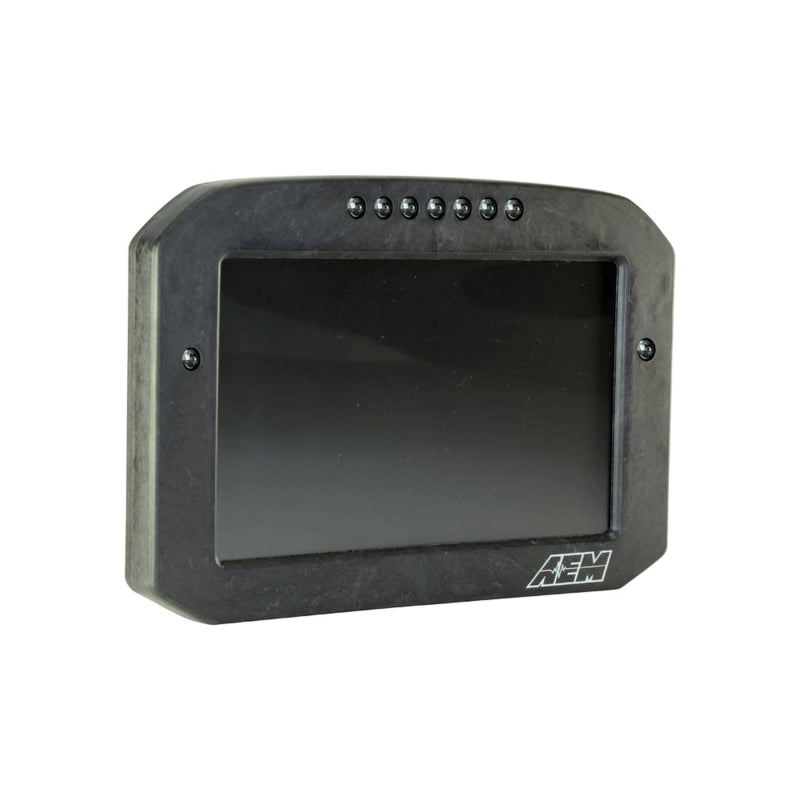

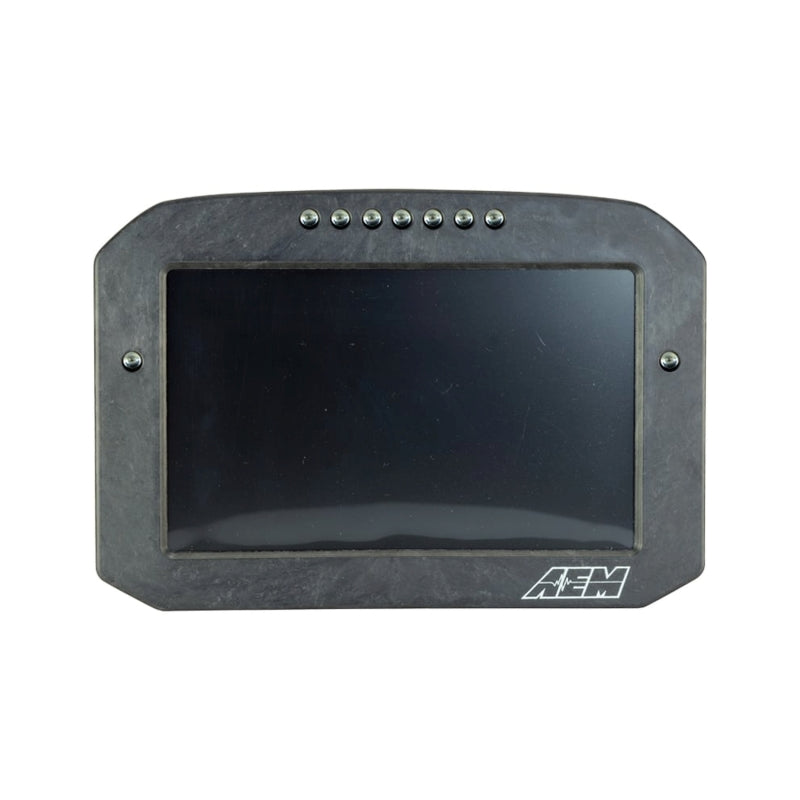

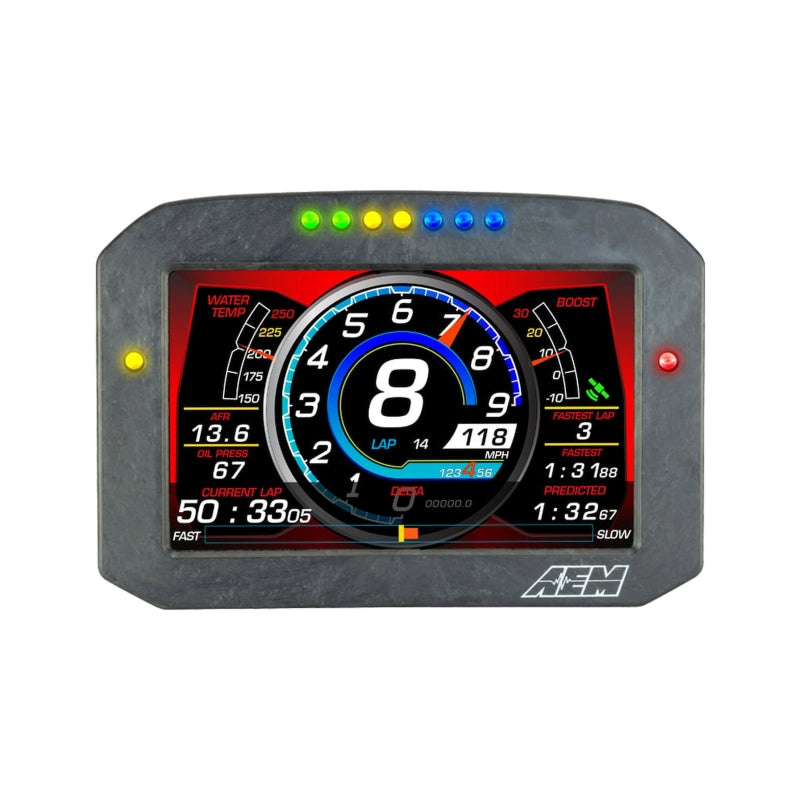

AEM CD-7LG は、フロー成形カーボンファイバー複合材ハウジングを採用した7インチフルカラーデジタルダッシュディスプレイです。直射日光下でも視認できる輝度1,000cd/m²のスクリーンと反射防止フィルターを備え、解像度は800×480。IP66防水仕様のため、オープンコックピット車両にも対応します。
ハウジング上部に7基の超高輝度LEDを搭載。RPMに連動したシフトインジケーターとして機能し、点灯する増分値と点滅タイミングをユーザーが設定できます。輝度も個別にプログラム可能です。エンクロージャー内にさらに2基のプログラマブルLEDを内蔵しています。
本機はオンボード20Hz GPSレシーバーとアンテナを内蔵し、ラップタイム計測やトラックマッピングにも活用できます。200MBの内部ロギング機能付きで、最大1,000Hz/チャンネルの記録が可能です。

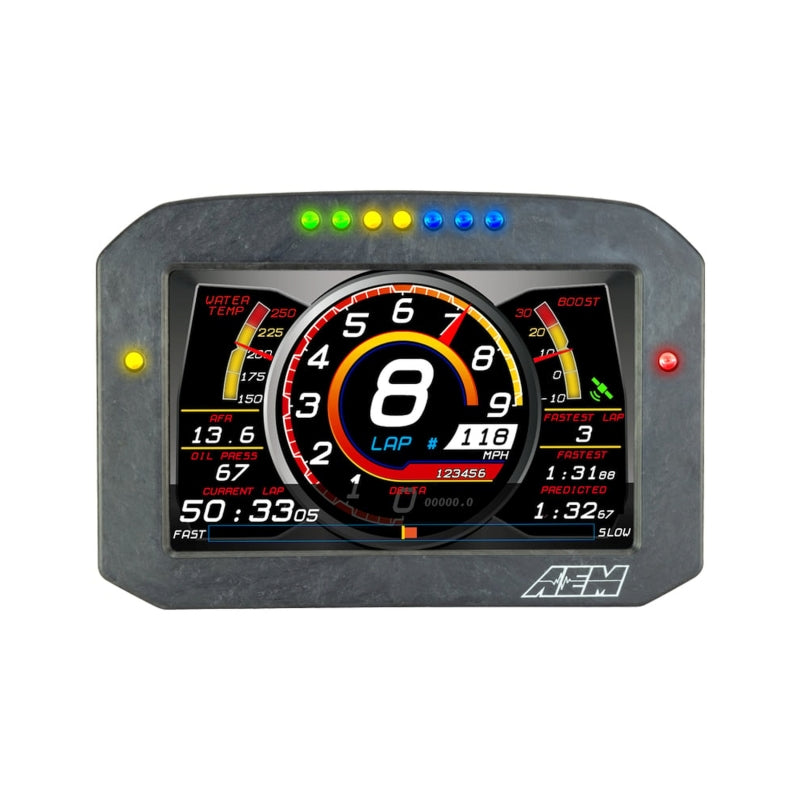

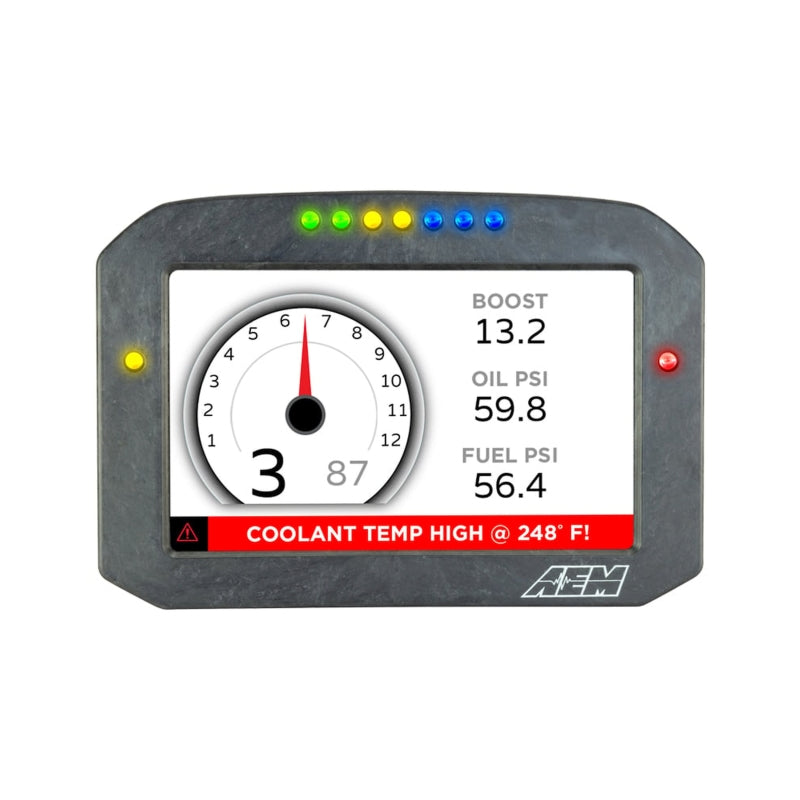

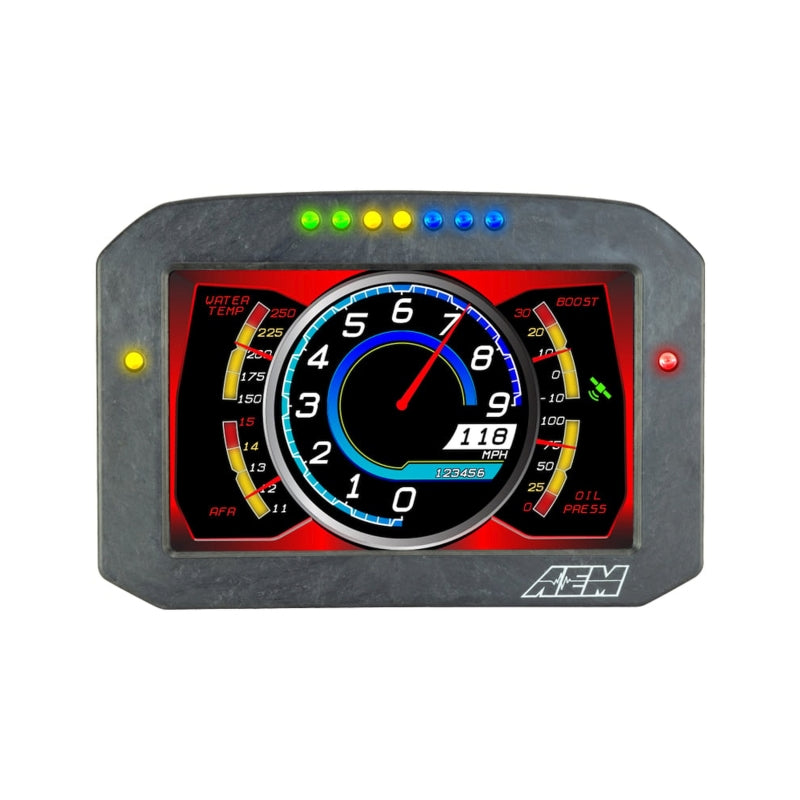

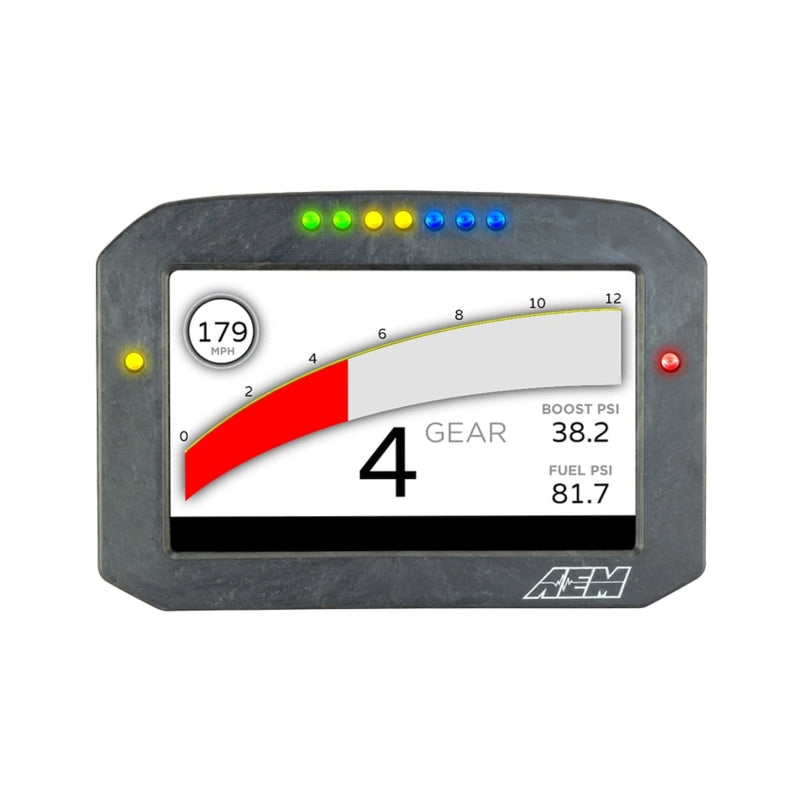

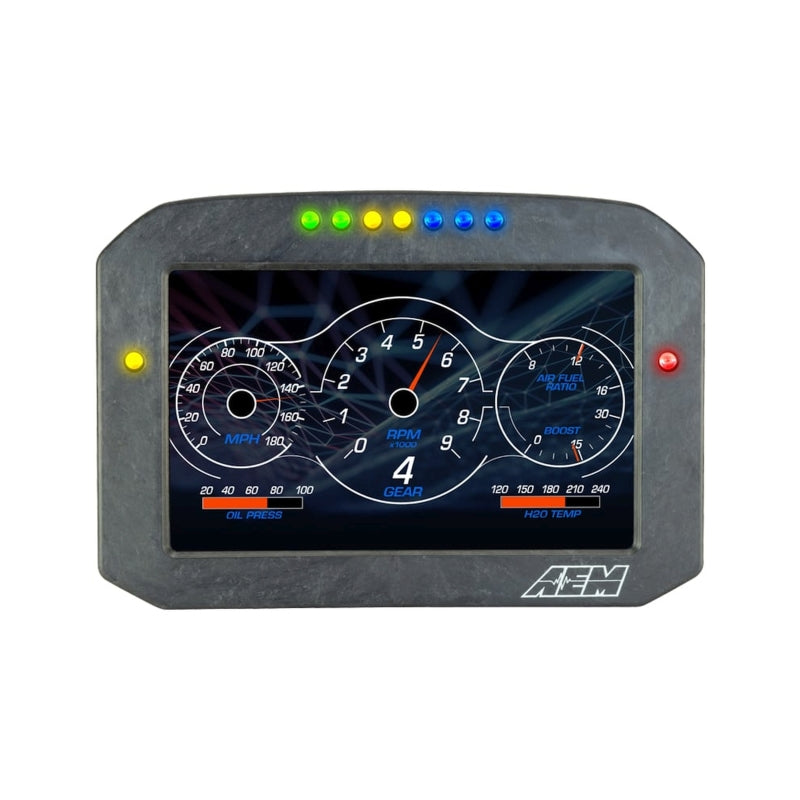

7ページのプログラマブル画面（メイン4ページ、アラーム、オンチェンジ、スタートアップ）を搭載。アラームページは問題を即座に識別でき、ほぼ任意の言語で表示内容を定義できます。オンチェンジページはブースト・トラクション・ラップタイムのマップ切り替え確認に利用可能です。
2008年以降の純正ECUにはプラグ&プレイOBD II CANアダプターケーブル（PN 30-2217、別売）で接続できます。キャブレター車や2008年以前のストックECU搭載車には22チャンネルCANセンサーモジュール（PN 30-2212）または6チャンネルCANセンサーモジュール（PN 30-2226）を使用します。AEMnet対応CAN機器と非AEM CAN機器を同時に接続できます。Holley、Link、MSD Atomic、Vi-Pec ECU向けのプラグ&プレイアダプターケーブルも別途用意されています。
GPS・3軸ジャイロスコープ・3軸加速度計によるGロード、ロール、ピッチ、ヨー計測にはVehicle Dynamics Module（PN 30-2206、別売）を追加します。EGT入力を8チャンネル追加するには8チャンネルK-Type EGT CANモジュール（PN 30-2224、別売）を使用します。ページ切り替えやメモリーのクリアにはリモートボタンキット（PN 30-3610、別売）が必要です。
200種以上のSAEおよびカスタム警告アイコンをプログラム可能。ユーザー定義グラフィックをチャンネル値に連動して切り替えることもできます（最大フルスクリーンサイズ）。レイアウトファイルはすべてのCD Carbonダッシュ間で共通です。ヘッドライト入力端子により夜間走行時は画面とLEDを自動減光します。無料のDashDesign Graphicsエディターソフトウェアが付属します。
特徴
- 7インチフルカラー液晶 (800×480解像度 / 輝度1,000cd/m² / 反射防止フィルター付き、直射日光下で視認可能)
- オンボード20Hz GPSレシーバーとアンテナを内蔵
- 200MB内部ロギング対応、最大1,000Hz/チャンネルの記録が可能
- IP66防水仕様、オープンコックピット対応
- フロー成形カーボンファイバー複合材ハウジング採用の軽量構造
- 7基のプログラマブルRPM/シフトインジケーターLED (輝度調整可能) + 追加2基のプログラマブルLED
- AEMnet対応CAN機器および非AEM CAN機器に同時対応
- 大型配送 (LTL配送) 対象外
スペック
| メーカー型番 | 30-5703F |
|---|---|

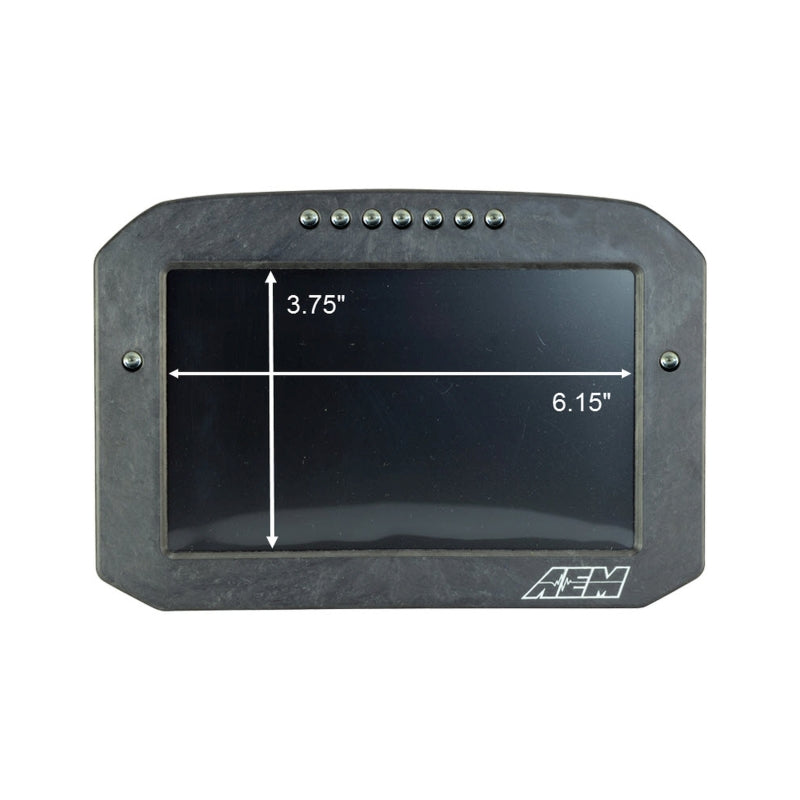

| 画面サイズ | 7インチ |
| 解像度 | 800×480 |
| 輝度 | 1,000cd/m² |
| GPS更新レート | 20Hz |
| 内部ロギング容量 | 200MB |
| 最大ロギングレート | 1,000Hz/チャンネル |
| 防水規格 | IP66 |
| シフトインジケーターLED | 7基 (ハウジング上部) + プログラマブル2基 |
| プログラマブルページ数 | 7ページ (メイン4、アラーム、オンチェンジ、スタートアップ) |
| 警告アイコン数 | 200種以上 (SAEおよびカスタム) |
| スイッチ入力 | 2系統 (ユーザートリガーイベント用) |
| ハウジング素材 | フロー成形カーボンファイバー複合材 |
適合車種: 全車種対応 (Universal)
