Carli ラム 2500/3500 4WD Extreme-Duty ボールジョイントパッケージ 2013-2025

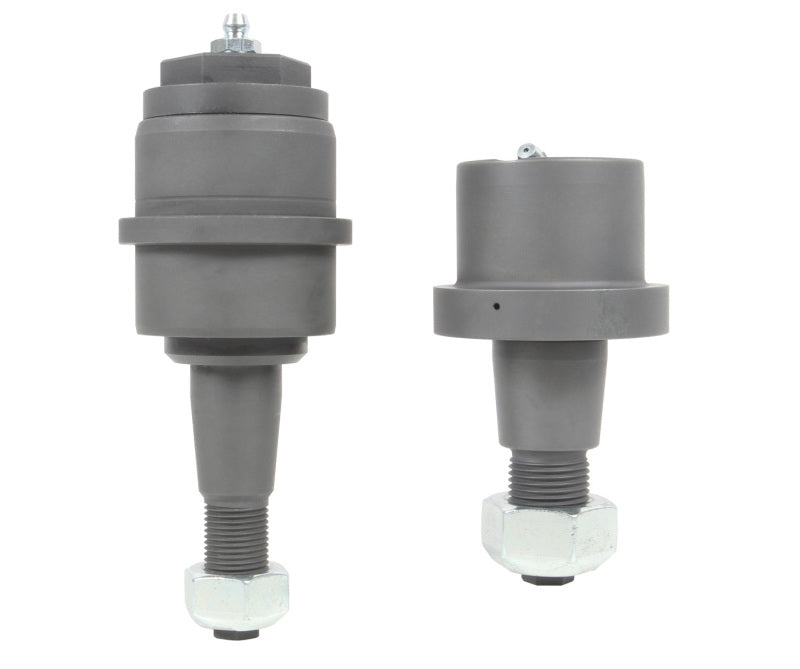

ロアボールジョイントとアッパーフローティングキングピンで構成されるボールジョイントセットです。アッパーボールジョイントはナックルの回転軸を決める支点として機能し、横方向の荷重のみを受けます。ロアボールジョイントは不完全な軸上でナックルを追従させる必要があるため、ステアリング操舵中のわずかな垂直方向への動きを許容する球面構造を採用しています。

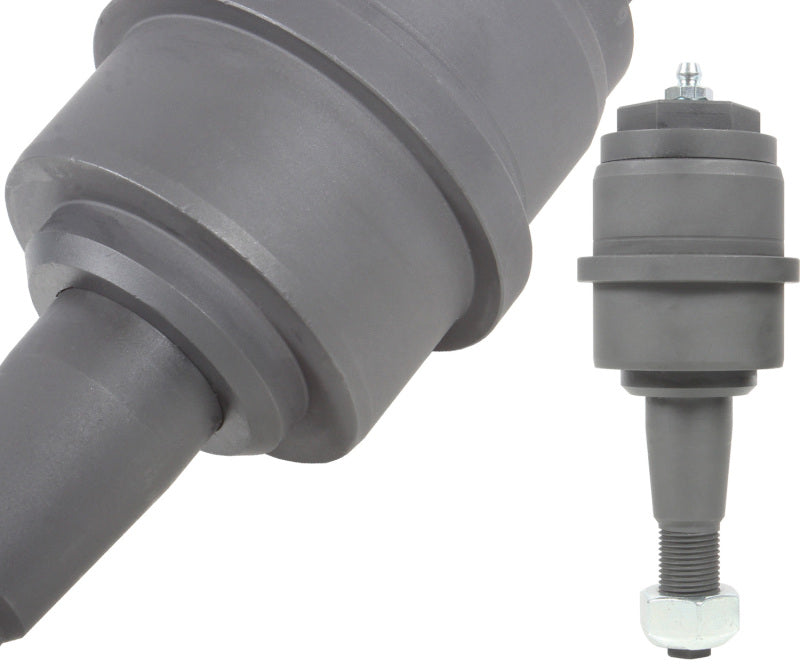

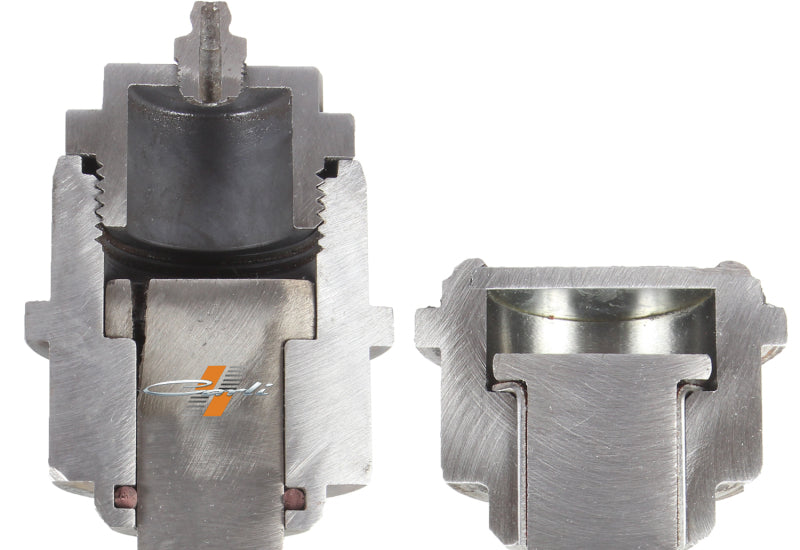

Carli Extreme-Duty アッパーボールジョイントはピンとハウジングに加え、ピンの「ハット」部分がハウジングに接触する構造です。これにより第2の摩耗面が生まれ、横方向の荷重をより広い面積で分散します。同時に、ピンがハウジング底部から抜け出せない純正同等のフェイルセーフ機構を備えています。摩耗面を隔てるスリーブを排除することで、スリーブ起因の破損リスクを取り除いています。ハウジング底部にはバイトンシール (Viton Seal) を配置し、泥・水・塵などの侵入を防ぎます。

ロアジョイントには内部ライナーを一切使用していません。上部にはブロンズ製摩耗面をディスクスプリング・セーフティワッシャー・スナップリングで予圧して保持し、摩耗面を常に密着させます。

製造工程では、まず摩耗面以外の全表面に銅メッキをマスクとして施します。その後、浸炭処理 (carburizing) を行い、ケースハードネス (侵入深度) 20〜25 千分の1インチの硬化層を形成します。熱処理完了後に銅マスクを除去し、ジョイント全体を熱処理済みの状態としながら摩耗面のみ高硬度に仕上げます。最後にジョイント全体に防錆グレーコーティングを施し、環境要因から保護します。

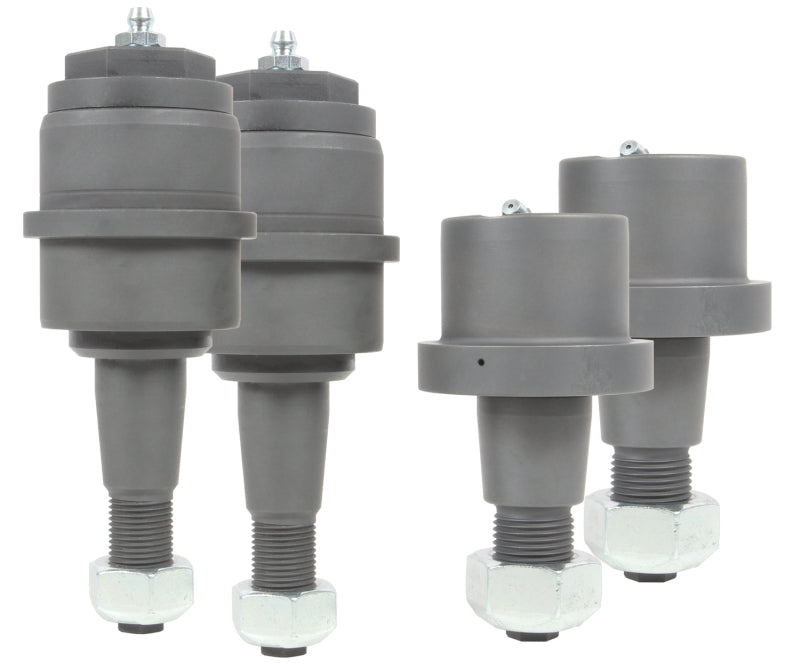

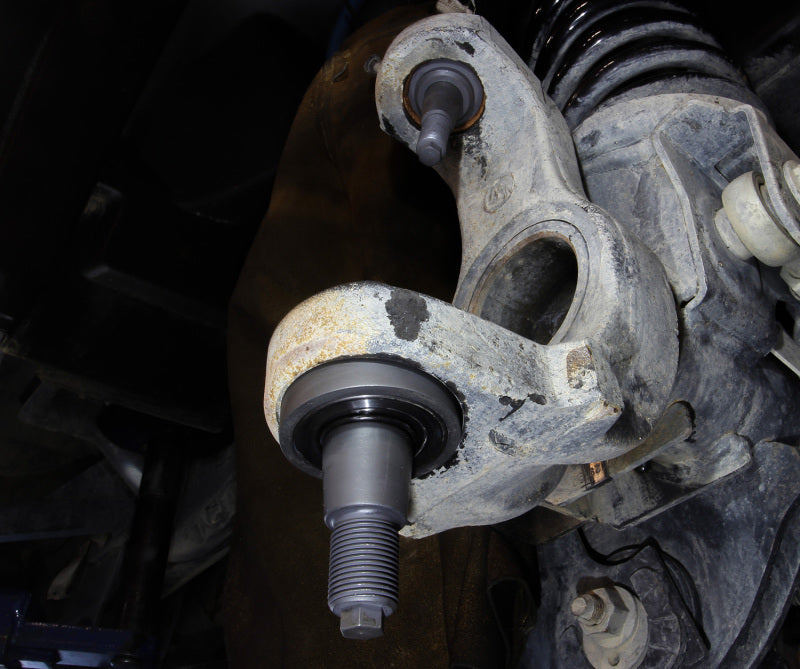

セット内容: アッパーボールジョイント×2、ロアボールジョイント×2、ロアボールジョイント専用インストールツール×1、Redline CV2 グリース1本 (初期取付およびメンテナンス用)。

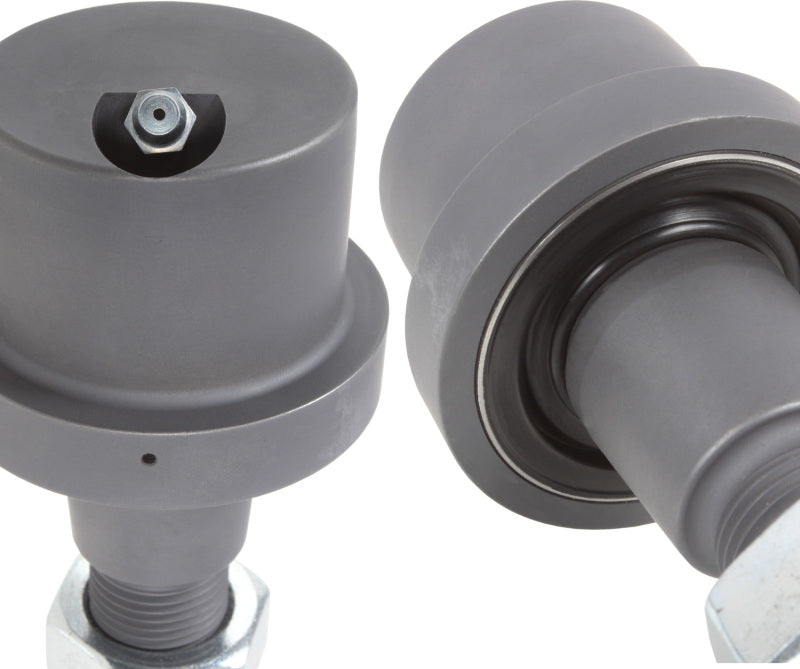

グリースフィッティングはアクセスしやすい位置に設けています。ロアボールジョイントのフィッティングは保護のため埋め込み式かつ角度付きで、グリースアップ作業が容易です。

生涯保証付き。使用期間中にボールジョイントに過度なガタが発生した場合、Carli が無償交換します。

特徴

• アッパーボールジョイント×2・ロアボールジョイント×2・インストールツール・Redline CV2 グリース同梱
• 第2摩耗面構造によりピン抜け防止フェイルセーフを維持しながら横荷重を分散
• 浸炭熱処理でケースハードネス 20〜25 千分の1インチの硬化層を形成、内部ライナーなし
• バイトンシール (Viton Seal) と防錆グレーコーティングで環境要因から保護
• 生涯保証付き (過度なガタ発生時に無償交換)

スペック

適合車種: ラム (Ram) 2500 2014-2025 / ラム (Ram) 3500 2013-2023 (4WD)
